Почему фузариозное зерно нельзя удалить обычной очисткой
Фузариоз — это поражение колоса грибами рода Fusarium, которое проявляется не только внешне, но и на уровне плотности, цвета и химического состава зерна. Заражённое зерно часто бывает щуплым, легковесным, с изменённой окраской — от бледно-розовой до серовато-белёсой, иногда с тёмными пятнами. Именно эта совокупность признаков делает возможной оптическую сортировку, но одновременно объясняет, почему механическая очистка здесь малоэффективна.
Классическая зерноочистка — аспирация, сита, триеры, пневмосортировальные столы — работает с геометрией, аэродинамикой и плотностью частиц. Фузариозное зерно действительно легче здорового, и часть его уходит в аспирационные отходы или на пневмостоле. Но диапазоны плотности и парусности здорового и поражённого зерна перекрываются: часть больных зёрен по массе не отличается от нормальных, а часть здоровых уходит в отход вместе с примесью. Поэтому механические методы дают лишь частичное снижение заражённости, а не селективное удаление.
Фотосепаратор решает задачу иначе: он оценивает каждое зерно индивидуально по оптическим признакам и удаляет конкретные частицы, а не фракцию по косвенному физическому свойству. Это принципиально другой уровень селективности, и именно он позволяет целенаправленно снижать долю фузариозных зёрен в партии.
Что «видит» фотосепаратор в фузариозном зерне
Оптическая сортировка строится на регистрации отражённого или проходящего света от каждой частицы в потоке. Камера фиксирует изображение зерна, а алгоритм сравнивает его признаки с заданными порогами «годен / отбраковка». Для фузариоза критичны несколько групп признаков.
Цвет и оттенок в видимом диапазоне
Здоровое зерно пшеницы имеет характерный красно-коричневый или янтарный оттенок. Фузариозное зерно часто бледнее, белесое, розоватое или серое. В RGB-каналах это выражается в смещении соотношения красного, зелёного и синего: например, снижении насыщенности красного и росте доли сине-зелёных составляющих. Колорсортер настраивается на эти отклонения и отбраковывает зерно, выходящее за границы эталонного цвета.
Текстура и морфология поверхности
Поражённое зерно нередко имеет морщинистую, тусклую или пятнистую поверхность. Современные CCD/CMOS-камеры с высоким разрешением позволяют анализировать не только средний цвет, но и локальные неоднородности: тёмные пятна, налёт, изменение блеска. Алгоритмы машинного зрения оценивают такие признаки как отдельные дефекты и могут отбраковывать зерно даже при частичном поражении.
Инфракрасный и мультиспектральный каналы
Видимого диапазона не всегда достаточно: некоторые фузариозные зёрна внешне почти не отличаются от здоровых. Здесь помогает ближний инфракрасный (NIR) диапазон и мультиспектральная съёмка. Различия в спектральных характеристиках связаны с изменением химического состава — содержанием влаги, белков, липидов, продуктов метаболизма гриба. InGaAs-сенсоры и NIR-камеры регистрируют эти различия там, где RGB-канал «молчит». Это особенно важно для слабовидимых форм фузариоза.

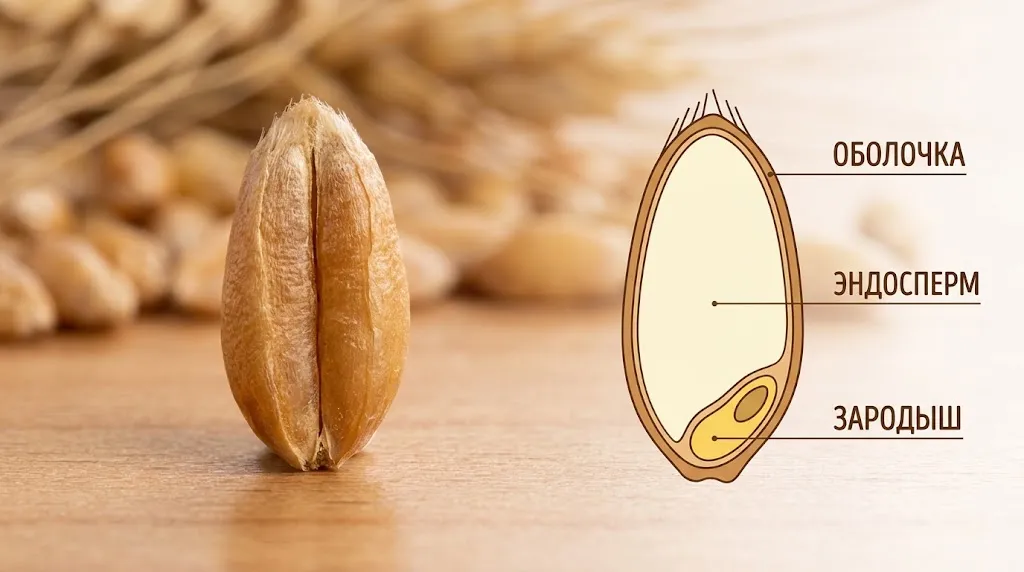

Зерно пшеницы
Как устроен процесс удаления: от подачи до эжекции
Фотосепаратор — это поточная машина, где сортировка происходит за доли секунды на каждом зерне. Понимание последовательности этапов помогает правильно настроить оборудование и оценить, где возникают потери.
- Подача и стабилизация потока. Зерно из бункера через вибролоток или наклонный лоток формируется в равномерную ленту. Задача — развести зёрна так, чтобы камера видела каждое отдельно, без перекрытий.
- Транспортировка в зону контроля. Зерно попадает в свободное падение или на ленту транспортера, проходя перед объективами камер. Скорость потока и высота падения влияют на чёткость изображения.
- Освещение и съёмка. Специализированные источники света (часто с разными спектрами) подсвечивают поток, камеры снимают каждое зерно. Для мультиспектральных моделей используются несколько каналов одновременно.
- Обработка изображения. Контроллер сравнивает признаки зерна с настройками: цвет, яркость, текстура, спектральные индексы. Решение принимается по совокупности критериев, а не по одному параметру.
- Эжекция. Если зерно признано дефектным, пневмоклапан подаёт короткий импульс воздуха и отклоняет частицу в отдельный поток. Здоровое зерно продолжает движение в основной продукт.
Ключевая особенность: удаляется именно конкретное зерно, а не фракция. Это позволяет снижать содержание фузариозных зёрен, минимально затрагивая здоровый продукт, — при условии корректной настройки порогов.
Настройка фотосепаратора под фузариоз: что определяет результат
Эффективность удаления фузариозных зёрен — не фиксированная характеристика машины, а результат настройки под конкретную партию. Один и тот же аппарат на разном сырье даст разный результат.
Порог чувствительности и баланс потерь
Чем жёстче порог отбраковки, тем больше фузариозных зёрен удаляется — но тем выше риск, что в отход уйдёт часть здорового зерна. И наоборот: мягкий порог сохраняет выход, но оставляет часть поражённых зёрен в продукте. Оптимум зависит от целевого показателя: для продовольственной пшеницы требования к заражённости строже, для фуражных целей допустимы иные компромиссы.
Скорость потока и производительность
При высокой подаче зерно идёт плотнее, растёт риск перекрытий и ошибок распознавания. Снижение скорости улучшает качество сортировки, но уменьшает производительность. Это прямой технологический компромисс, который подбирается под задачу линии.
Спектральный режим
Для слабовидимых форм фузариоза решающим становится не RGB, а NIR-канал. Если партия содержит много внешне нормальных, но поражённых зёрен, переход на мультиспектральный режим часто даёт заметный прирост селективности. Однако не каждая модель фотосепаратора оснащена NIR-камерами, и это нужно учитывать при подборе оборудования.
Предварительная подготовка сырья
Фотосепаратор не заменяет зерноочистку, а дополняет её. Если в потоке много крупного сора, соломы, камней, камеры и пневмоклапаны работают хуже. Рациональная схема — сначала аспирация и ситовая очистка, затем оптическая сортировка. Это снижает нагрузку на фотосепаратор и повышает точность отбраковки.
Сравнение методов: где фотосепаратор выигрывает
Чтобы понять место оптической сортировки в технологической линии, полезно сравнить её с другими способами борьбы с фузариозом.
| Метод | Принцип воздействия | Селективность по фузариозу | Ограничения |
|---|---|---|---|
| Аспирация | Разделение по аэродинамическим свойствам | Низкая, удаляет только лёгкую фракцию | Перекрытие свойств здорового и больного зерна |
| Ситовая очистка | Разделение по размеру | Низкая, фузариозное зерно близко по геометрии | Не различает заражение |
| Пневмосортировальный стол | Разделение по плотности и парусности | Средняя, зависит от партии | Потери здорового зерна, неполное удаление |
| Фотосепаратор (RGB) | Оптическая оценка цвета и текстуры каждого зерна | Высокая для видимых форм | Слабовидимые формы распознаёт хуже |
| Фотосепаратор (NIR/мультиспектр) | Спектральная оценка состава и цвета | Высокая, включая слабовидимые формы | Выше стоимость, сложнее настройка |
Из таблицы видно: фотосепаратор — не замена остальным машинам, а финальный селективный барьер. Механические методы снижают общий уровень засорённости и облегчают работу оптике, а оптическая сортировка добирает то, что они не могут отделить.
Практические ограничения и типичные ошибки
Даже корректно подобранный фотосепаратор не гарантирует результат сам по себе. На практике чаще всего мешают несколько факторов.
- Слишком высокая подача ради производительности — растут ошибки распознавания и проскоки дефектных зёрен.
- Настройка «на глаз» без контрольных проб — пороги выставляются без учёта реального распределения признаков в партии.
- Игнорирование входной засорённости — крупный сор и пыль ухудшают видимость и работу пневмоклапанов.
- Отсутствие контроля отхода — без анализа того, что уходит в отбраковку, невозможно понять, сколько здорового зерна теряется.
- Ожидание полного удаления фузариоза — оптическая сортировка снижает долю поражённых зёрен, но её эффективность зависит от формы поражения и доли слабовидимых зёрен.
Отдельно стоит учитывать, что фузариоз неоднороден: степень поражения, цвет и спектральные признаки меняются от партии к партии и даже внутри одной партии. Поэтому настройки, идеально работавшие на прошлом сырье, могут потребовать корректировки на новом.
Как оценить эффективность и подготовить данные для подбора
Прежде чем принимать решение о внедрении или перенастройке, полезно провести контролируемую оценку. Она строится на сравнении входа и выхода.
- Отобрать представительную пробу сырья и зафиксировать исходную долю фузариозных зёрен.
- Пропустить пробу через фотосепаратор в нескольких режимах — с разными порогами и, при наличии, спектральными каналами.
- Проанализировать и продукт, и отход: сколько дефектных зёрен осталось, сколько здоровыхушло в отбраковку вместе с дефектными. Это даёт две ключевые величины: остаточную долю фузариозных зёрен в очищенном продукте и потери годного зерна в отходе.
- Повторить цикл на нескольких партиях с разной исходной заражённостью и влажностью, чтобы понять устойчивость результата.
- Свести данные в таблицу «режим — результат — потери» и только после этого выбирать рабочую точку.
Для подбора оборудования и режима полезно заранее подготовить набор данных о сырье: культуру и сорт, исходную долю фузариозных зёрен, влажность, общую засорённость, требуемую остаточную долю поражённых зёрен и допустимые потери годного зерна. Чем конкретнее эти вводные, тем точнее можно подобрать конфигурацию камер, спектральных каналов и порогов. Ориентироваться при выборе техники и её оснащения удобно по профильным материалам о фотосепараторах, например на kvakerov.net, где собрана информация о типах оптических сортировщиков и их применении в зернопереработке.
Экономика решения: что определяет целесообразность
Внедрение оптической сортировки против фузариоза оправдано не всегда, и решение стоит принимать на основе баланса затрат и эффекта. Ключевых составляющих несколько.
- Цена вопроса на выходе: если партия с повышенной долей фузариозных зёрен не принимается или идёт со значительной скидкой, эффект от снижения заражённости может перекрывать затраты на сортировку.
- Потери годного зерна: чем выше допустимая доля отбраковки, тем больше здорового зерна уходит в отход и тем выше реальная себестоимость очистки.
- Стоимость владения: энергопотребление, расход сжатого воздуха, обслуживание оптики и пневмоклапанов, обучение персонала.
- Стабильность сырья: если заражённость меняется от партии к партии, потребуется регулярная перенастройка, а значит — время технолога и контрольные пробы.
Отдельная статья затрат — утилизация или реализация отхода. Отбраковка с высокой долей фузариозных зёрен не является полноценным кормом и требует отдельного решения по дальнейшему использованию. Этот фактор часто недооценивают на этапе планирования.
Место фотосепаратора в технологической линии
Оптическая сортировка эффективнее всего работает не как единственный барьер, а как звено в последовательности. Логика линии обычно такая: предварительная очистка от крупного сора и пыли, затем аспирация и сита, при необходимости — триеры и пневмосортировальные столы, и в завершение — фотосепаратор. Такая последовательность снижает нагрузку на оптику и повышает точность распознавания, потому что камера работает с относительно однородным потоком.
Если фотосепаратор ставят в начале линии, на сильно засорённом сырье, часть ресурса уходит на отделение того, что дешевле убрать механически. Поэтому при проектировании участка важно определить, какой именно дефект должен добирать оптический сортировщик и что уже снято предыдущими машинами.
Что проверить перед внедрением
Решение о внедрении стоит подкреплять не общими ожиданиями, а проверяемыми данными по конкретному сырью. Перед закупкой или перенастройкой имеет смысл пройти несколько шагов.
- Провести лабораторный анализ исходной партии: доля фузариозных зёрен, формы поражения, влажность, засорённость.
- Выполнить тестовую сортировку на представительной пробе в нескольких режимах и зафиксировать результаты по продукту и отходу.
- Оценить потери годного зерна и сопоставить их с допустимыми для конкретного производства.
- Проверить стабильность результата на нескольких партиях, а не на одной пробе.
- Уточнить требования приёмки: какую остаточную долю поражённых зёрен считает приемлемой покупатель или переработчик.
Такой подход позволяет принимать решение на основе фактических показателей, а не предположений о возможностях оборудования.
Вопросы и ответы
Можно ли полностью удалить фузариозные зёрна фотосепаратором?
Полное удаление не гарантируется: часть зёрен поражена слабо и
визуально почти не отличается от здорового, а оптические признаки перекрываются. Речь идёт о снижении доли поражённых зёрен до заданного уровня, а не об абсолютной очистке. Реальный результат зависит от формы поражения, режима сортировки и допустимого уровня потерь.
Насколько стабилен результат от партии к партии?
Стабильность определяется однородностью сырья и постоянством настроек. При смене партии меняются цвет, влажность и доля поражённых зёрен, поэтому одну и ту же программу сортировки не всегда можно применять без корректировки. Контрольные пробы продукта и отхода после каждой смены сырья помогают вовремя заметить смещение результата.
Нужна ли предварительная очистка перед фотосепаратором?
Да, она снижает нагрузку на оптику и пневматику. Пыль, лёгкие примеси и крупный сор, снятые аспирацией и ситами, не должны попадать в зону анализа и на эжекторы. Чем чище поток на входе, тем точнее работает распознавание и тем меньше ложных срабатываний.
Что делать с отбраковкой?
Отход с высокой долей фузариозных зёрен требует отдельного решения: он не равноценен здоровому зерну и не всегда пригоден для использования в кормовых целях. Направление утилизации или переработки отбраковки стоит определить до внедрения сортировки, иначе она станет дополнительной статьёй затрат.
Можно ли обойтись только настройкой без тестовой сортировки?
Нет. Настройка подбирается под конкретное сырьё, и перенос режимов с другой партии или линии не даёт предсказуемого результата. Тестовая сортировка на представительной пробе — минимально необходимый шаг, чтобы оценить достижимый уровень очистки и потери годного зерна.
Фотосепаратор решает задачу снижения доли фузариозных зёрен там, где механическая очистка даёт лишь частичный эффект, потому что оценивает каждое зерно по оптическим признакам. Решение оправданно, когда требования к остаточной заражённости выше возможностей аспирации, сит и пневмосортировки, а допустимые потери годного зерна известны заранее. Перед внедрением стоит проверить состав исходного сырья, выполнить тестовую сортировку на нескольких партиях и определить, как будет использоваться отбраковка.
